华侨城电气专业二次结构配管样板图册

华侨城电气专业二次结构配管样板图册_第1页

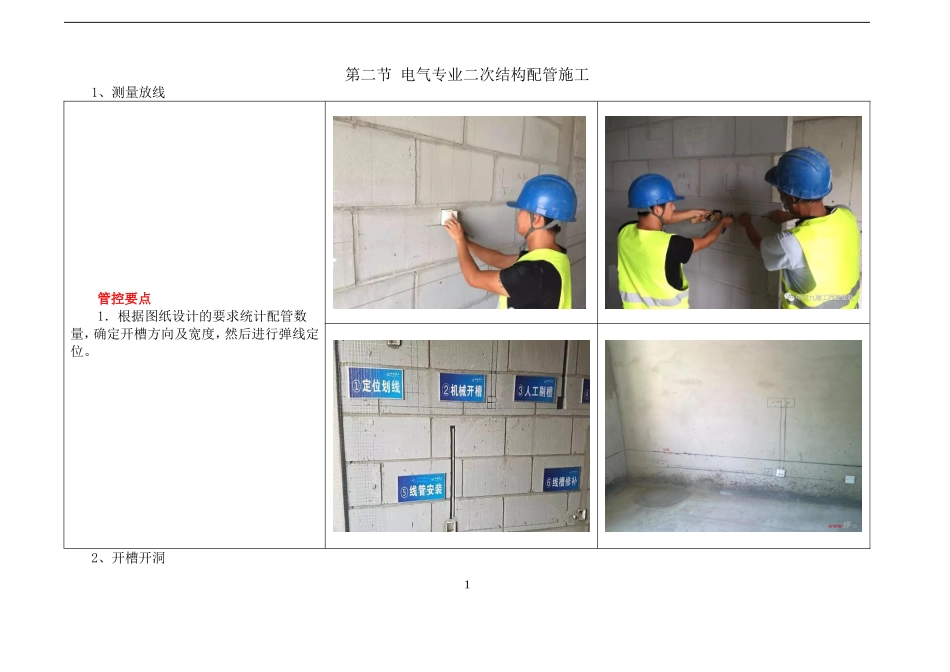

第二节电气专业二次结构配管施工1、测量放线管控要点1.根据图纸设计的要求统计配管数量,确定开槽方向及宽度,然后进行弹线定位。2、开槽开洞1管控要点1.用切割机沿线槽边线切槽。2.用钢钎在线槽边线内开槽,深度满足管线要求。3.线槽边线整齐,呈直线,转角大于90度。槽底平整,无明显凹凸部分。4.剔槽的宽度应不大于管外径加15mm,槽深不小于管外径加15mm,管外侧的保护层厚度应不小于15mm。3、安装箱(盒),上下配管2...
